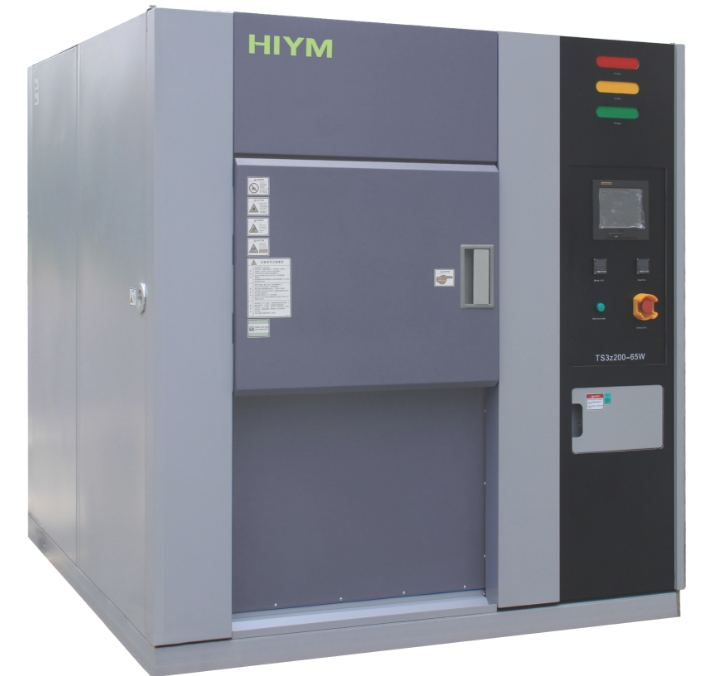

冷热冲击试验箱（三箱）

型号

TS3z-

70-40W

TS3z-

150-40W

TS3z-

200-40W

TS3z-

300-40W

TS3z-

70-55W

TS3z-

150-55W

TS3z-

200-55W

TS3z-

300-55W

TS3z-

70-65W

TS3z-

150-65W

TS3z-

200-65W

TS3z-

300-65W

内容积(L）

70

150

200

300

70

150

200

300

70

150

200

300

内箱尺寸(mm)

W

410

650

650

970

410

650

650

970

410

650

650

970

H

460

460

460

460

460

460

460

460

460

460

460

460

D

370

500

670

670

370

500

670

670

370

500

670

670

外箱尺寸(mm)

W

1470

1710

1710

2030

1470

1710

1710

1710

1470

1710

1710

2030

H

1860

1860

1860

1860

1860

1860

1860

1860

1860

1860

1860

1860

D

1870

1700

1870

1870

1870

1700

1870

1870

1870

1700

1870

1870

试样最大重量（kg)

2.8

7.8

7.8

7.8

7.8

7.8

7.8

7.8

2.8

7.8

7.8

7.8

试验方法

气动门切换高温区或低温区

预热预冷温度

预热:(60~200)℃  预冷:(-80~0)℃

温度恢复/切换时间

恢复时间:5min  切换时间:≤10s

温度偏差(℃)

±2. 0℃

暴露时间

高温暴露:30min  低温暴露:30min

重量(kg)

980

1050

1400

1500

1400

1450

1480

1510

1430

1480

1680

1790

最大电流A)

40

45

60

60

59

59

63

63

63

63

85

95

电源功率(KW)

26

29

37

37

37

37

38

38

38

38

53

58

循环冷却水（t/h）

2.8

3

3

3

5

5

6

6

8

10

15

15

材料

内箱

不锈钢板SUS304

外箱

双面镀锌板,表面处理后静电喷塑处理

保温

纤维高温棉+聚氨脂发泡

执行器

高温槽

加热器:镍铬合金发热丝

高温冲击风机，预热时用轴流风机

低温槽

加热器:镍络合金发热丝蓄冷器:片式铝板

风机:耐低温风机

风门驱动

气动气缸:高低温，常温冲击时驱动风门用

空压机:气源供应用途

制冷系统

制冷方式:低噪音活塞式压缩机+二元复叠式制冷

冷媒:环保制冷剂R404A，R23

控制器系统

触摸屏+PLC

7.0"或10.0”， 800x480分辨率，混合输出PLC

运行方式

程式运行，定时运行

设定方式

简体 中文+英文，触摸输入

程序容量

96组程序，每组程序3段，可设32000次循环，程序具有链接功能

设定范围

依据设备性能的最大范围调整士5.0℃

显示分辨率

温度:0.1℃，时间:s

传感器

PT100(铂电阻)

控制方式

低温冷平衡＋抗积分饱和PID+自整定

曲线记录

具有带电保存数据功能，屏上可以滑动浏览数据，抓图功能

附加功能

故障报警及原因处理提示功能:定时开关机，断电保护，用户权限功能

通讯功能

支持RS485,LAN(网口)，方便远程监控，数据采集:IBM PC兼容机，P II 以上CPU,128M以上内存，简体中文版操作系统

数据采集

1.配备USB接口，可保存3个月的曲线数据，可下载历史曲线，历史数据；

2可代替记录仪，内置超大存储空间，连续24小时开机可保存3个月的数据，采样时间为1分钟，可替代电脑存储，用户可用U盘导出历史数据(时间可选)，生成CSV格式文件；

3.接PC机(选购)-通过电脑监控软件记录试验数据，可显示曲线，PC机可作为远程终端，实现远程监控。

压缩空气

压力:0.5~0.7MPa   流量:0.1立方/min

循环冷却水

水压:0.25~0.4MPa  水温:≤30℃

电源(V）/（Hz）

交流电压380V士38V频率50Hz士0.5Hz三相四线+接地保护

标准配置

ф50测试孔1个,样品架2套,脚轮4个

安全装置

漏电开关，电机,压缩机，相序，超温等保护功能
